| L'intêret
des dispositifs sensibles a la lumière a beaucoup augmenté
ces dernieres années donnant origine à un nouveau champ d'étude
appelé opto-électronique. L'opto-electronique inclut l'étude
des dispositif dont le fonctionnement implique des phénomènes

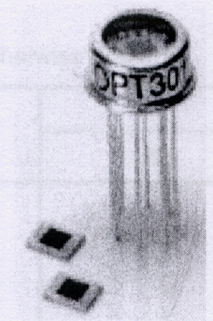

optique et électrique. L'OPT301
est un composant fabriquée par Texas Instruments . Il succède
dans la gamme TI à l'OPT201 |
|||||||||
| DESCRIPTION | |||||||||
| L'OPT301 est un circuit intégré opto-électronique contenant une photodiode et un amplificateur de transimpedance sur un seul socle isolé diélectriquement . L'OPT301 inclut un convertisseur courant-tension et donc fournit en sorti une tension proportionnelle à la lumière reçu. Le convertisseur ( amplificateur de transimpédance ) est mis en oeuvre avec un amplificateur operiationnel et donc amplifit le signal afin d'obtenir une bonne sensibilitée. Ainsi il suffit d'alimenter le dispositif avec deux tensions de polarités pour avoir une sonde analogique de luminosité.L'amplificateur de transimpedance se compose d'une FET- entrée et d'une resistance de précision de film. La combinaison intégrée de la photodiode et de l'amplificateur de transimpédance sur un seul morceau illimine les problèmes frequemment rencontré dans les circuits discrets tel que les erreurs de fuite ,le bruit ou la pointe de gain dut à la perte de capacité. L'OPT301 opère dans une large bande de tension ( ±2.25 jusqu' à ±18 V) et avec un courant d'approvisionnement de 400µA. Il est empaqueté dans un boitier métallique hermetique T0-99 avec une fenêtre de verre, et est spécifié pour une bande de temperature de -40°C à +85°C. | |||||||||
Caractéristiques :
|
|||||||||
Dimension
de la photodiode : 2.29 x 2.29 mm |
 |
||||||||
| Réponse
UV améliorée Basses erreurs foncées : 2mV Largeur de bande : 4kHz Suffisante échelle de source : (±2.25 jusqu' à ±18 V) Basse chaîne d'opération : 400mA Enveloppe hermétique TO-99 |
|||||||||
| //!\ Avertissement sur la sensibilité électrostatique: | |||||||||
|
|||||||||
